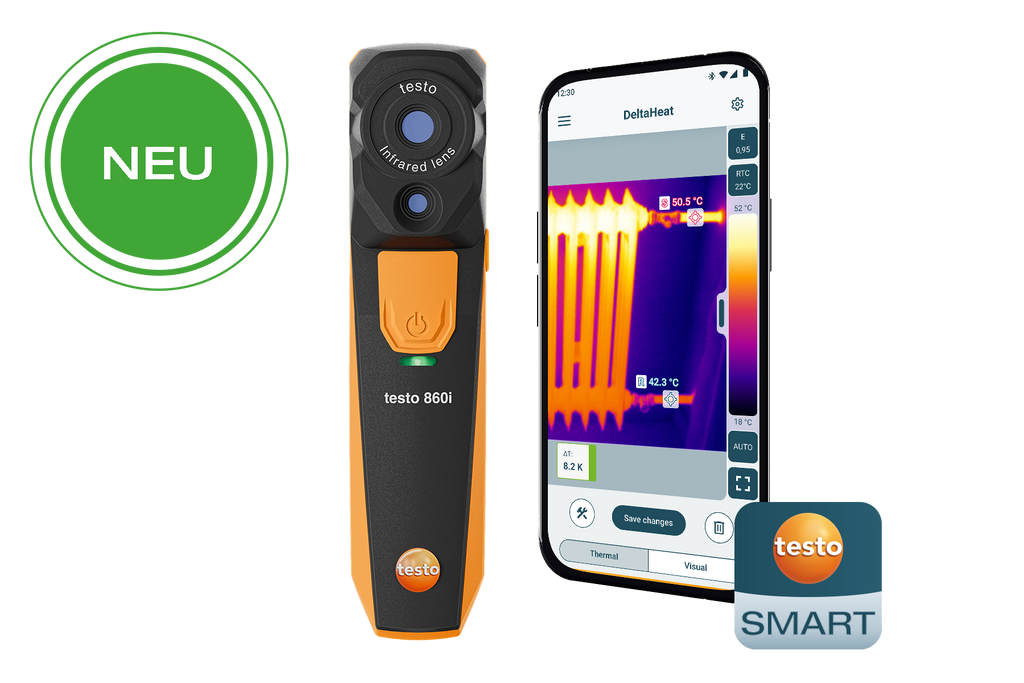

Die intelligente Wärmebildkamera für Ihr Smartphone – Professionell und kompakt

Die testo 860i revolutioniert die mobile Thermografie: Diese innovative Wärmebildkamera wurde speziell für die Nutzung mit Smartphones und Tablets entwickelt und ermöglicht einfache und schnelle Ermittlung von Temperaturdifferenzen (ΔT) durch die intelligenten Messfunktionen DeltaHeat und DeltaCool. Mit gestochen scharfen Wärmebildern, kinderleichter App-Bedienung und robustem Design ist sie das perfekte Werkzeug für SHK-Handwerker, Facility Manager und Gebäudetechniker.

Professionelle Thermografie im Taschenformat:

• IR-Auflösung: 256 x 192 Pixel (49.152 Messpunkte)

• Thermische Empfindlichkeit: 50 mK (0,05 °C NETD)

• Messbereich: -20 bis +350 °C

• Genauigkeit: ±3 °C oder ±3 % vom Messwert

• Sichtfeld: 48° x 36°

• Schutzklasse: IP54 (staub- und spritzwassergeschützt)

• Sturzsicher: Bis 1,5 m Fallhöhe

Intelligente DeltaHeat & DeltaCool Messfunktionen:

Die testo 860i zeichnet sich durch ihre anwendungsspezifischen Messfunktionen aus, die speziell für die tägliche Praxis entwickelt wurden:

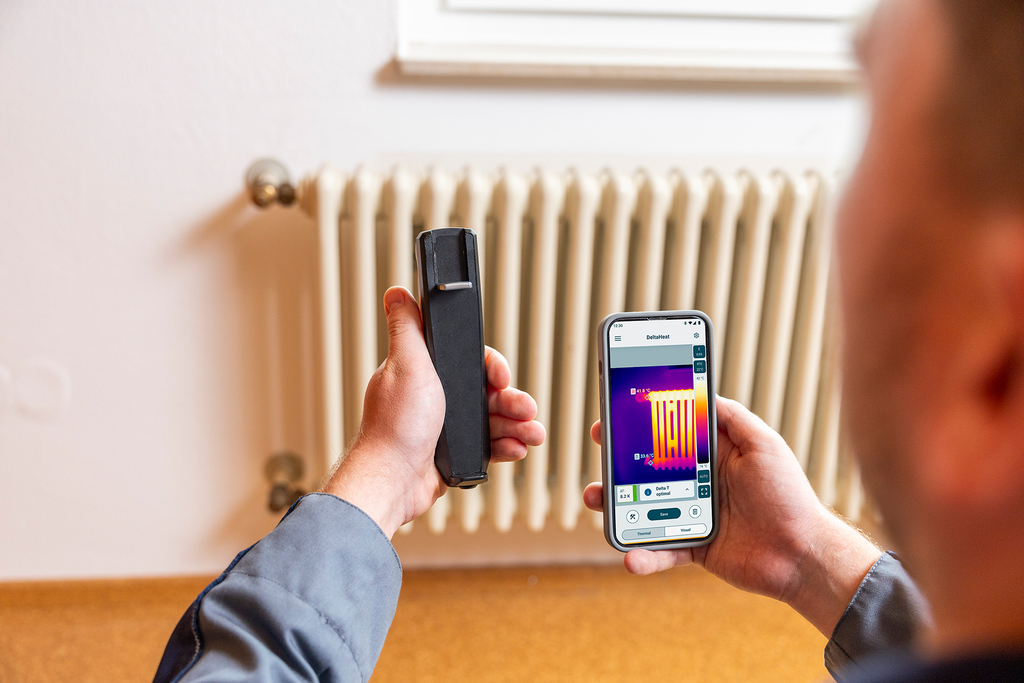

DeltaHeat-Modus – Heizungsoptimierung leicht gemacht:

• Perfekt für Heizungssysteme und Heizkörper

• Zeigt Temperaturdifferenz zwischen Vor- und Rücklauf auf einen Blick

• Schnelle Ermittlung der Spreizung an Heizkörpern

• Erkennt hydraulische Probleme und Fehler im Heizkreislauf sofort

• Automatische Min-/Max-Erkennung der Messpunkte

• Optimierung der Heizungseinstellung für maximale Effizienz

DeltaCool-Modus – Kältetechnik im Griff:

• Ideal für Kälteanlagen, Klimaanlagen und Kühlsysteme

• Misst Temperaturdifferenzen in Kühl- und Klimakreisläufen

• Überprüfung der Kühlleistung von Klimageräten

• Schnelle Fehlerdiagnose bei Leistungsproblemen

• Erkennung von Kältemittelleckagen

• Optimale Einstellung von Kälteanlagen

Feuchte-Modus – Schimmelgefahr frühzeitig erkennen:

• Beurteilung von Schimmelgefahr in Innenräumen

• Visualisierung kritischer Feuchtebereiche

• Automatische Feuchtewert-Berechnung

• Ampel-System zeigt Schimmelrisiko an

• In Kombination mit testo 605i für präzise Messungen

Thermografie-Modus – Universell einsetzbar:

• Allgemeine thermische Anwendungen

• Schnelle Ermittlung von Hotspots

• Delta-T-Messung für beliebige Objekte

• Ideal für Instandhaltung und Inspektion

Zwei Bedienungsmodi – Maximale Flexibilität:

1. Drahtloser Modus (Wireless):

• Kamera und Smartphone getrennt voneinander nutzen

• Ideal für schwer zugängliche Stellen oder gefährliche Bereiche

• Live-Bild auf Smartphone-Display in bis zu 10 m Entfernung

• Freihändiges Arbeiten möglich

• Perfekt für Inspektionen in der Höhe oder an engen Stellen

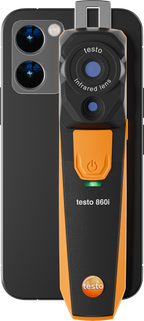

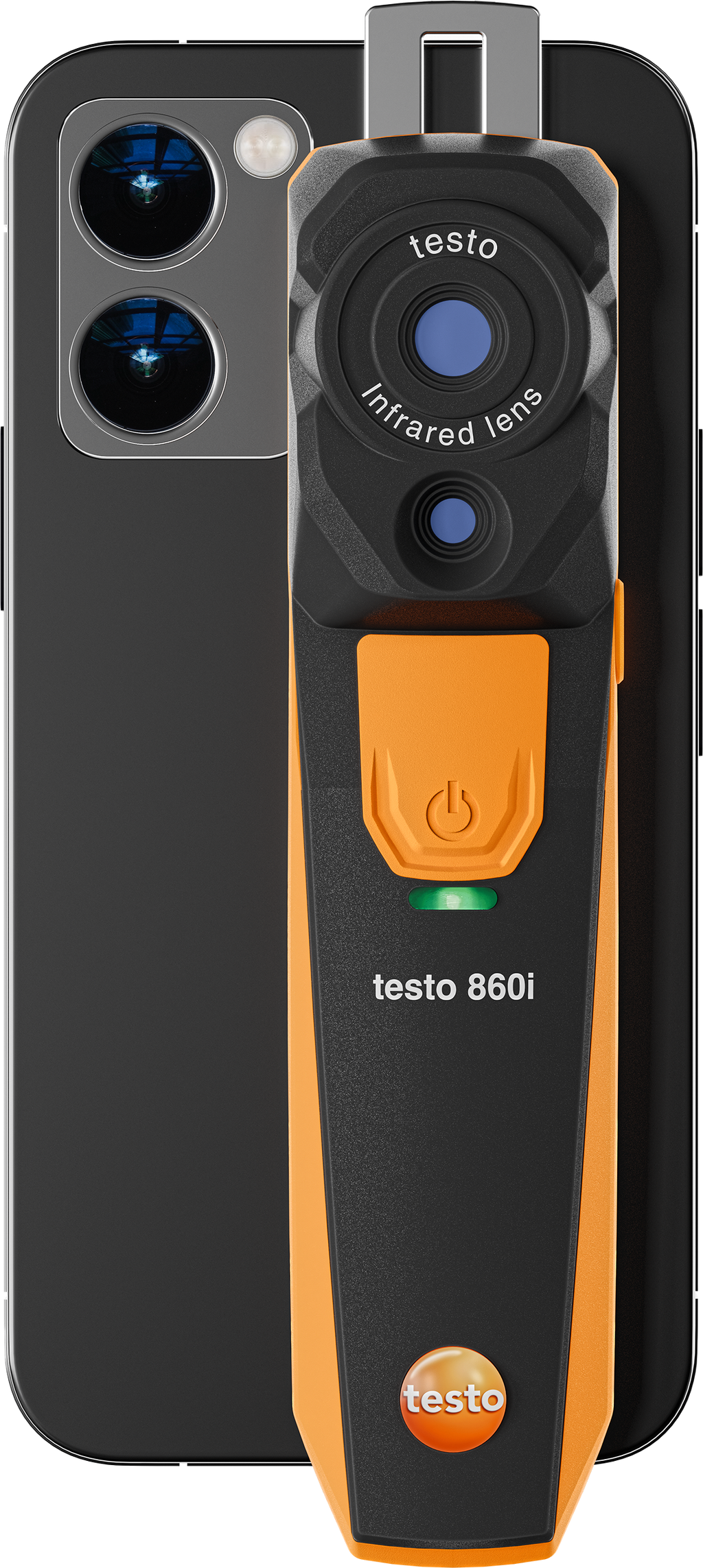

2. Einhand-Modus (Smartphone-Clip):

• Smartphone direkt auf Kamera befestigen

• Kompakte Einhandbedienung wie bei einer klassischen Wärmebildkamera

• Keine Reichweitenbegrenzung

• Besonders praktisch bei Rundgängen und Inspektionen

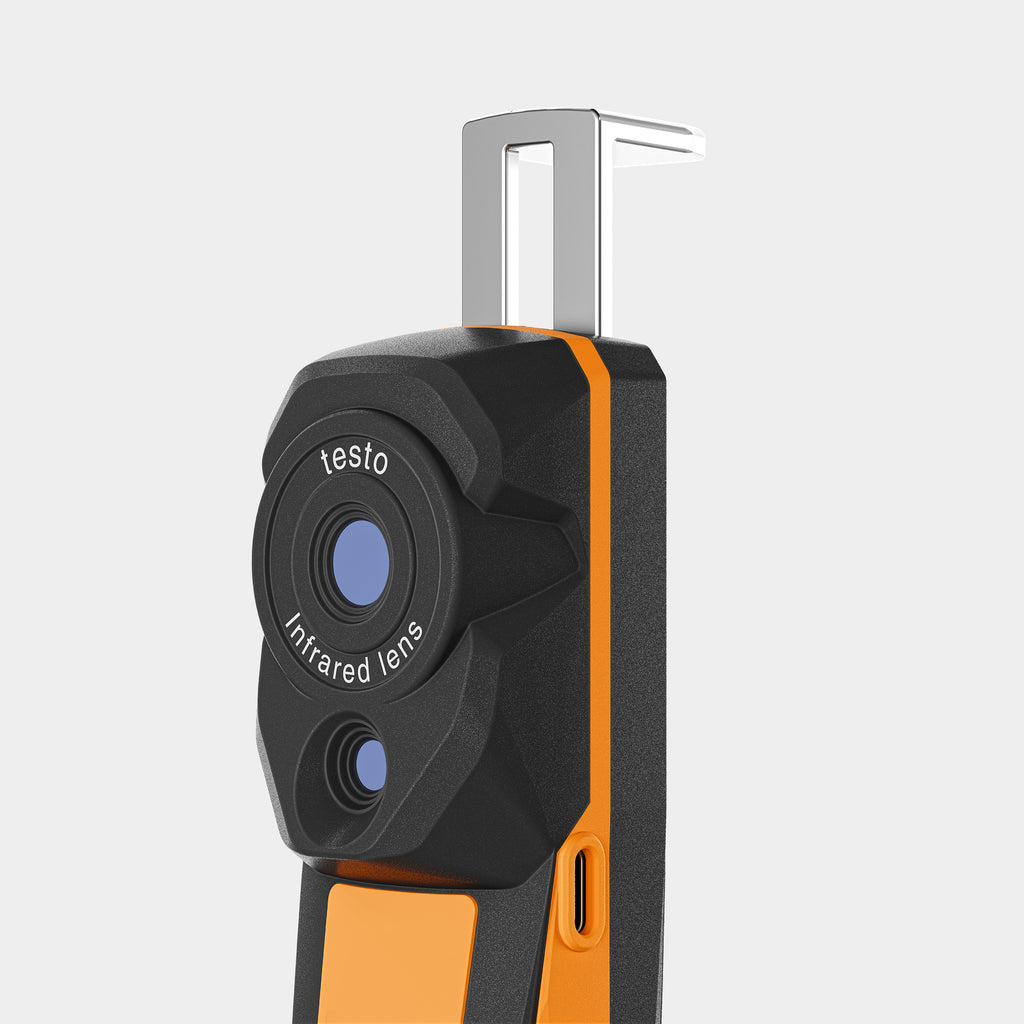

• Smartphone-Halterung verstellbar: 120-170 mm Spannweite, bis 12 mm Gerätedicke

testo Smart App – Ihr mobiles Thermografie-Labor:

Die kostenlose testo Smart Probes App (iOS/Android) macht Ihr Smartphone zum vollwertigen Thermografie-Werkzeug:

Haupt-Features der App:

• Live-Wärmebild: Echtzeit-Darstellung mit hoher Bildwiederholrate (9 Hz)

• Infrarot & Visuell: Umschaltung zwischen IR-Bild und Kamerabild

• Analysefunktionen: Hot-/Cold-Spot, Delta-T, bis zu 10 Einzelmesspunkte, Bereichsmessung (Min/Max)

• Farbpaletten: 10 verschiedene Paletten (Eisen, Regenbogen, Kalt-Heiß, Grau, Feuchtepalette u.v.m.)

• Emissionsgrad-Einstellung: Manuell von 0,01 bis 1,0

• RTC-Wert: Reflektierte Temperaturkompensation

Dokumentation & Reporting:

• Foto-Funktion für Dokumentation mit allen Messdaten

• Temperaturwerte direkt im Bild angezeigt

• Messberichte mit wenigen Klicks erstellen

• PDF- oder Excel-Export

• E-Mail-Versand direkt aus der App

• Speicherung auf dem Mobilgerät

• Cloud-Integration möglich

Multi-Probe-Integration:
Nutzen Sie die testo 860i zusammen mit anderen Smart Probes:

• testo 605i: Feuchte und Taupunkt automatisch ins Wärmebild integrieren

• testo 770-3: Elektrische Messwerte (Strom, Spannung, Leistung) dokumentieren

• Alle verbundenen Geräte parallel in der App sichtbar

Professionelle Anwendungsbereiche:

SHK-Handwerk & Gebäudetechnik:

• Heizungsoptimierung und hydraulischer Abgleich

• Vor-/Rücklauf-Temperatur an Heizkörpern

• Fußbodenheizung – Verläufe und Störungen

• Rohrverläufe hinter Wänden lokalisieren

• Leckagen in Heizungs- und Sanitärsystemen

Kälte- und Klimatechnik:

• Klimaanlagen-Service und Wartung

• Kühlleistungsprüfung

• Kältemittelleckagen aufspüren

• Temperaturdifferenz an Verdampfern/Verflüssigern

• Split-Klimageräte überprüfen

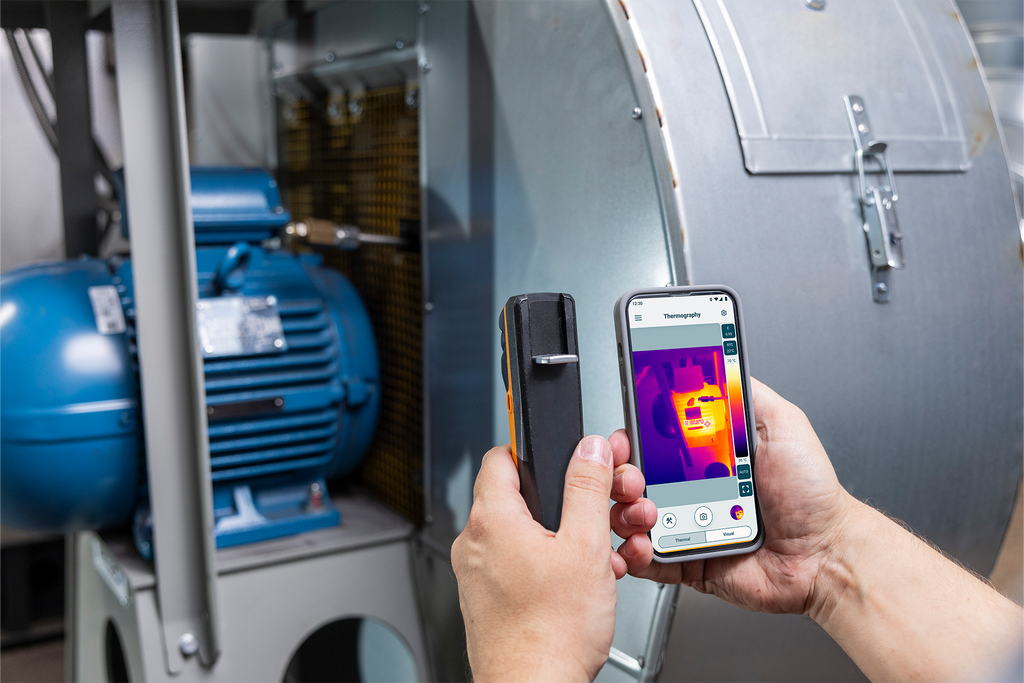

Facility Management & Instandhaltung:

• Schnelle Gebäudechecks und Spotmessungen

• Wärmebrücken und Isolationsmängel

• Elektrische Anlagen und Schaltschränke

• Maschinenlager und Antriebe

• Vorbeugende Wartung

Energieberatung:

• Energetische Gebäudeuntersuchung

• Wärmelecks aufdecken

• Fenster und Türen prüfen

• Dämmqualität beurteilen

• Blower-Door-Test begleiten

Hohe Alltagstauglichkeit – Robust und zuverlässig:

Die testo 860i ist für den harten Praxiseinsatz gebaut:

• IP54 Schutzklasse: Vollständig staub- und spritzwassergeschützt

• Sturzsicher: Getestet aus 1,5 m Fallhöhe

• Robustes Gehäuse: Widerstandsfähig gegen Stöße und Vibrationen

• Lange Akkulaufzeit: Bis zu 2 Stunden Dauerbetrieb

• Schnelles Laden: Ca. 90 Minuten für vollständige Aufladung

• USB-C-Ladeanschluss: Moderner Standard, universell kompatibel

• Kompakte Abmessungen: 165 x 45 x 38 mm – passt in jede Werkzeugtasche

• Leichtgewicht: Nur 195 g

Technische Daten im Detail:

Bildleistung Infrarot:

• Infrarotauflösung: 256 x 192 Pixel

• Thermische Empfindlichkeit (NETD): 50 mK (0,05 °C)

• Sichtfeld (FOV): 48° x 36° (H x V)

• Min. Fokusentfernung: 0,3 m

• Geometrische Auflösung (IFOV): 3,3 mrad

• Bildwiederholfrequenz: 9 Hz

• Fokus: Fixfokus

• Spektralbereich: 8-14 μm

Bildleistung visuell:

• Digitalkamera: 640 x 480 Pixel

• Min. Fokusentfernung: 0,4 m

Messung:

• Messbereich: -20 bis +350 °C

• Genauigkeit: ±3 °C oder ±3 % vom Messwert

  • Gültig bei Umgebungstemperatur -10 bis +40 °C

  • Gültig für Szenentemperatur 0 bis 150 °C bzw. 100 bis 350 °C

• Emissionsgrad: 0,01 bis 1,0 (manuell über App)

• Reflektierte Temperatur (RTC): -73,3 bis +1000 °C (über App)

Analysefunktionen in der App:

• Hot-/Cold-Spot-Erkennung automatisch

• Delta-T-Berechnung

• Bis zu 10 wählbare Einzelmesspunkte

• Bereichsmessung (Min/Max on area)

• Anwendungsspezifische Funktionen: DeltaHeat, DeltaCool, Feuchtemodus

Integration externer Messwerte:

• Feuchte-Modus: Automatische Messwertübertragung von testo 605i oder testo 625 via Bluetooth

• Elektro-Modus: Automatische Messwertübertragung von testo 770-3 via Bluetooth

Bilddarstellung:

• Anzeigemöglichkeiten: IR-Bild, Echtbild (Überlagerung in IRSoft möglich)

• Vollbildmodus: Ja

• Farbpaletten: 10 (Eisen, Regenbogen, Regenbogen HC, Kalt-Heiß, Blau-Rot, Grau, Grau invertiert, Sepia, Testo, Eisen HT, Feuchtepalette)

• Digitaler Zoom: Ja

Allgemeine App-Funktionen:

• Dateiformat: .bmt (für IRSoft-Bearbeitung), .jpg, .csv

• Bildspeicherung: Auf dem Mobilgerät

• Ferngesteuerter Betrieb: Bis 10 m vom Mobilgerät via WLAN

Stromversorgung:

• Batterietyp: Integrierter Lithium-Ionen-Akku (fest verbaut)

• Standzeit: 2 Stunden Dauerbetrieb

• Ladeschnittstelle: USB-C

• Ladedauer: Ca. 90 Minuten Vollladung

• Quick-Charge: 15 Min. Laden = 30 Min. Betriebszeit

Umgebungsbedingungen:

• Betriebstemperaturbereich: -10 bis +50 °C

• Lagertemperaturbereich: -20 bis +70 °C

• Luftfeuchtigkeit: 5-95 % rF (nicht kondensierend)

• Schutzart (IEC 60529): IP54

• Sturzfestigkeitstest: 1,5 m

• Vibration (IEC 60068-2-6): 2G

Physikalische Kenndaten:

• Gewicht: 195 g

• Abmessungen (L x B x H): 165 x 45 x 38 mm

• Mobilgerätbefestigung: Clip-Spanne min. 120 mm, max. 170 mm / Gerätedicke bis max. 12 mm

• Stativgewinde: UNC-Gewinde (Standard 1/4")

Kompatibilität:

testo Smart App:

• iOS Version 17 oder höher

• Android Version 14 oder höher

• Bluetooth 4.0 erforderlich (Bluetooth Low Energy)

• WLAN erforderlich für Fernsteuerung

PC-Software:

• testo IRSoft (kostenloser Download nach Registrierung)

• Windows 11, Windows 10

Datenschnittstellen:

• WLAN (IEEE 802.11b/g/n) – Kommunikation mit App

• Bluetooth – Peer-to-Peer Advertising für schnellen Verbindungsaufbau

Normen & Zulassungen:

• EMV: 2014/30/EU

• RED: 2014/53/EU (Funkmodul)

• WEEE: 2012/19/EU

• RoHS: 2011/65/EU

• CE-konform

• Konformitätserklärung: www.testo.com/eu-conformity

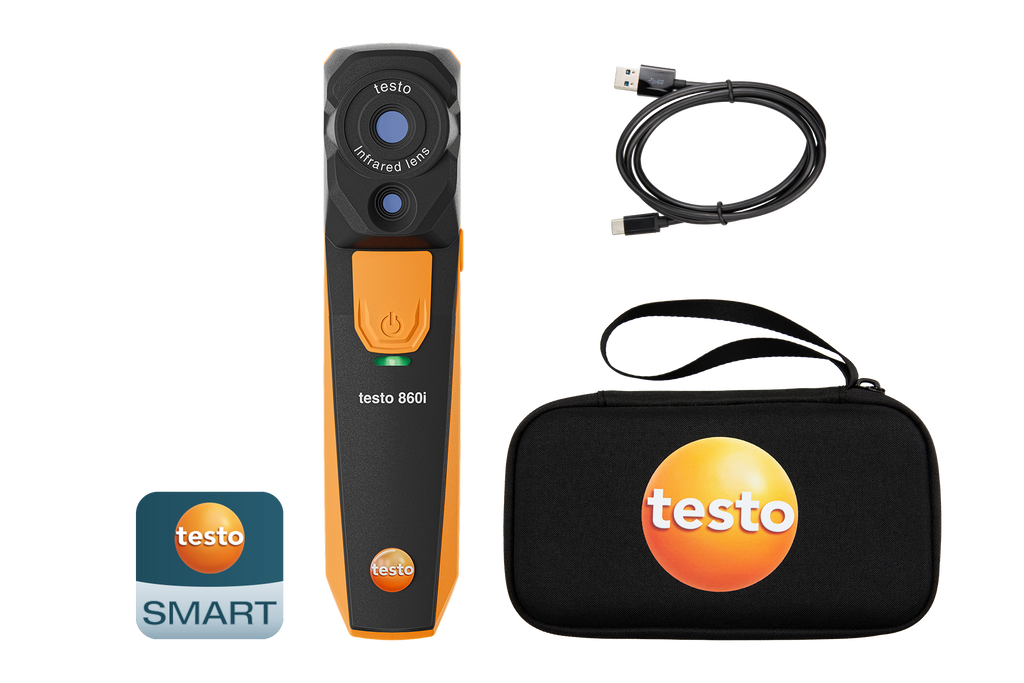

Vollständiger Lieferumfang im Set:

• testo 860i Wärmebildkamera mit integriertem Akku

• Smartphone-Halterung (verstellbar, bereits montiert)

• USB-C Ladekabel (1 m)

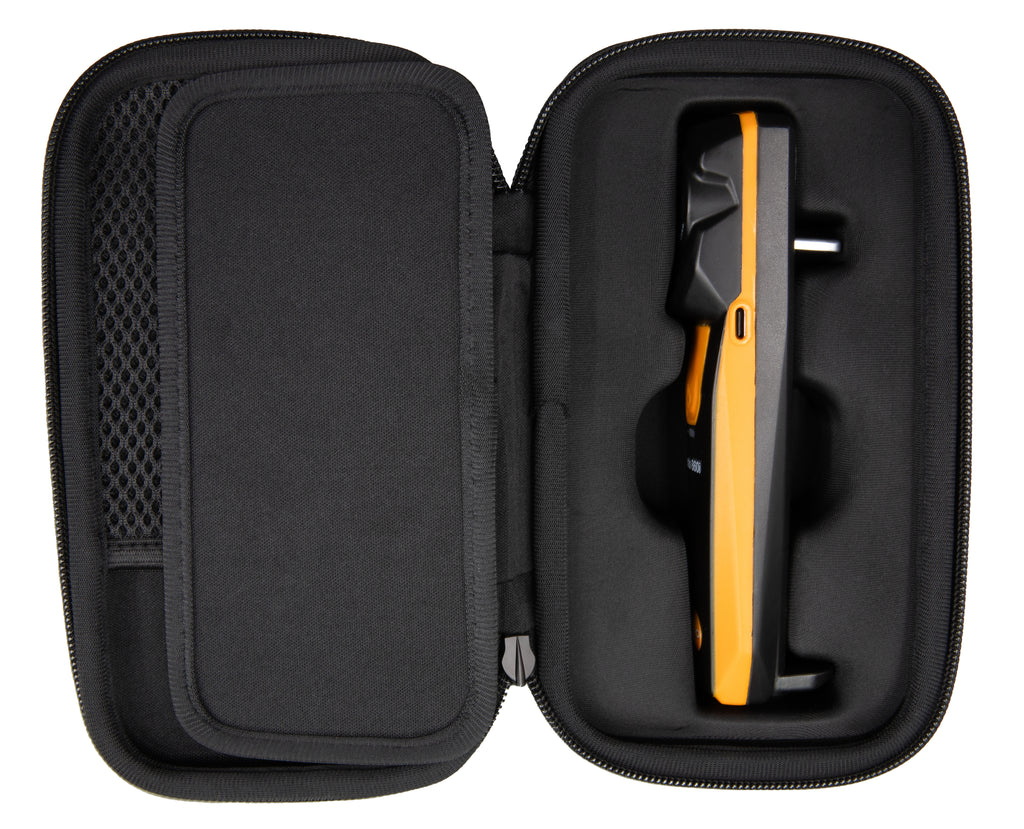

• Transporttasche (Softcase)

• Werks-Kalibrierprotokoll

• Kurzanleitung (mehrsprachig)

• Quick-Start-Guide

Software kostenlos inklusive:

• testo Smart Probes App (iOS/Android) – kostenloser Download im App Store / Play Store

• testo IRSoft Analyse-Software (Windows) – kostenlos nach Produktregistrierung

Perfekte Ergänzungen (separat erhältlich):

• testo 605i Thermo-Hygrometer – Art.-Nr. 0560 2605 02

• testo 770-3 Stromzange mit Bluetooth – Art.-Nr. 0590 0003

• Zusätzliche Smartphone-Halterungen

• Ersatzakkus

Kompakte Thermografie-Lösung für moderne Techniker

Die testo 860i ist die perfekte Lösung für alle, die eine leichte, kompakte und dennoch leistungsstarke Wärmebildkamera suchen. Die Kombination mit Ihrem Smartphone macht sie besonders flexibel und ermöglicht eine schnelle Dokumentation direkt vor Ort. Mit den intelligenten Messfunktionen DeltaHeat und DeltaCool ist sie speziell auf die Bedürfnisse von SHK-Handwerkern und Kältetechnikern zugeschnitten.

Dank IP54-Schutz und Sturzsicherheit bis 1,5 m ist die testo 860i der robuste und zuverlässige Begleiter für den täglichen Einsatz auf der Baustelle, im Kundenservice oder bei der Gebäudeinspektion.

➤ Jetzt testo 860i Set bestellen und Temperaturprobleme sofort sichtbar machen!
