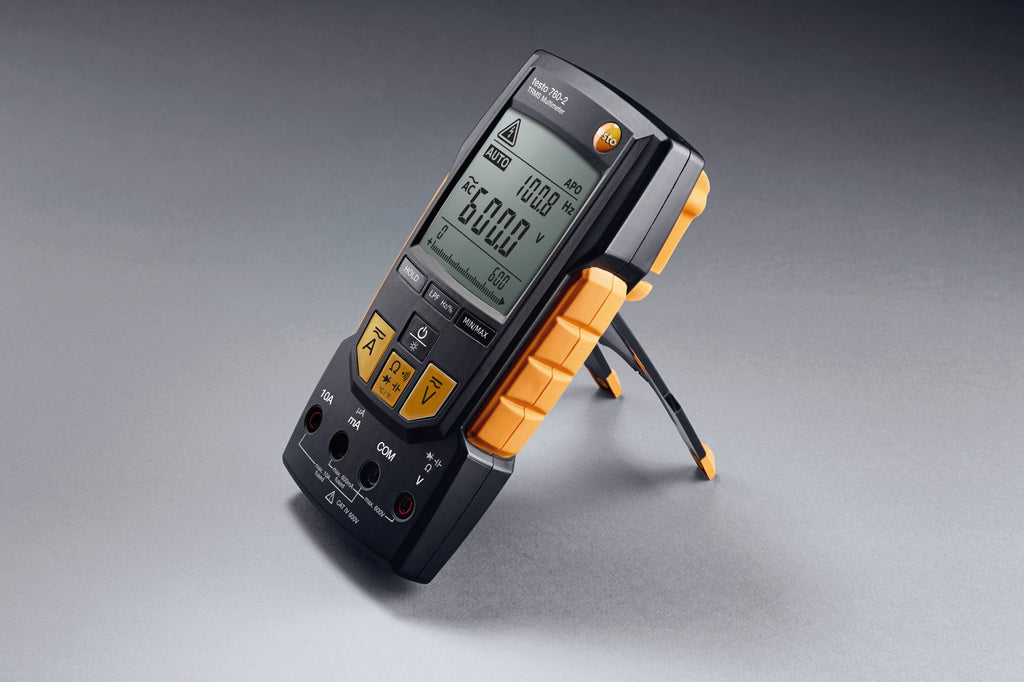

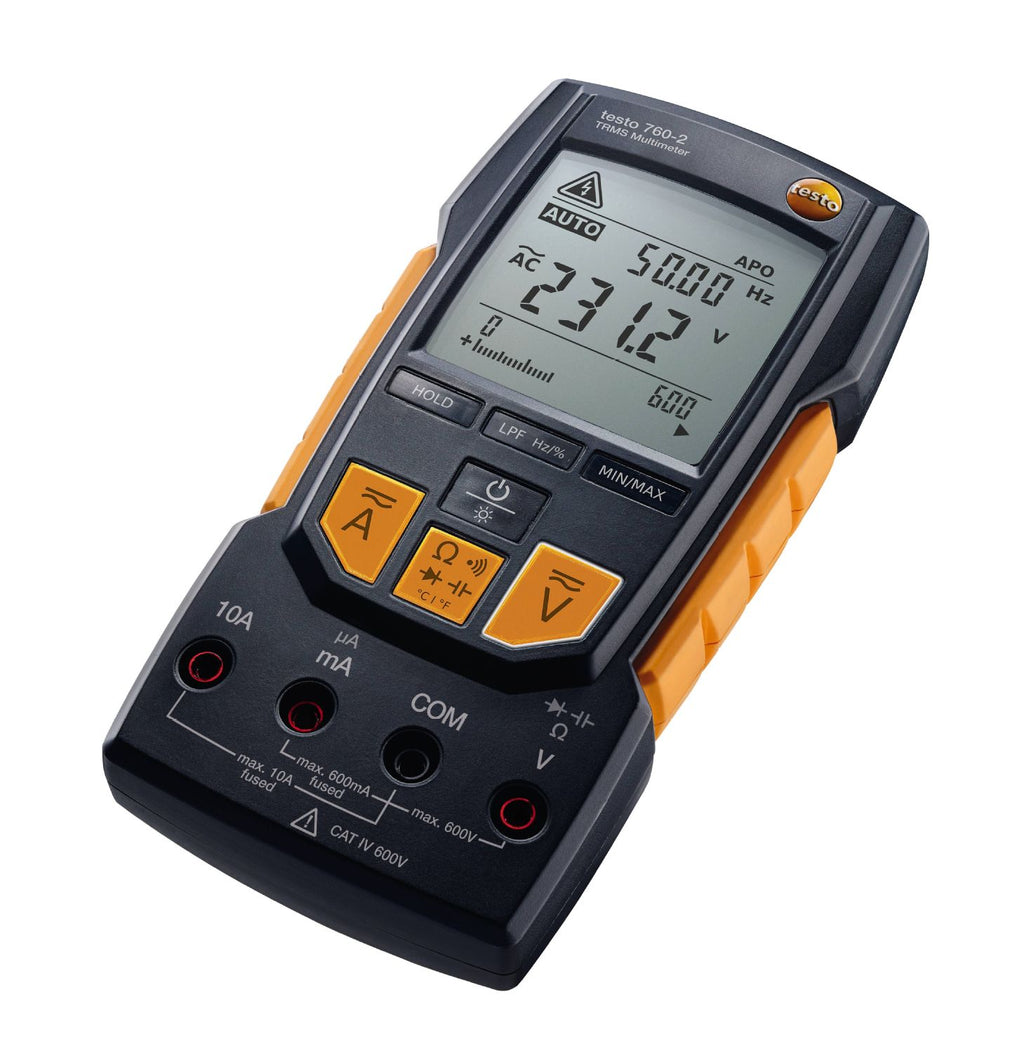

Das intelligente Multimeter für maximale Sicherheit – Fehleinstellungen ausgeschlossen

Das testo 760-2 Digital-Multimeter setzt neue Maßstäbe in puncto Sicherheit und Bedienkomfort. Im Gegensatz zu herkömmlichen Multimetern mit Drehschalter erkennt das testo 760-2 die Messgröße automatisch anhand der Buchsenbelegung – Fehleinstellungen sind damit physikalisch ausgeschlossen. Mit Echteffektivwertmessung (TRMS), µA-Strommessung und Tiefpassfilter ist es der perfekte Allrounder für Elektriker, Servicetechniker und Anlagenbetreiber.

Revolutionäre Bedienung – Sicherheit durch Funktionstasten:

• Automatische Messgröße-Erkennung anhand der Buchsenbelegung

• Keine Drehschalter – Bedienung mit beleuchteten Funktionstasten

• Einhandbedienung möglich

• True RMS (TRMS) – Echteffektivwertmessung für präzise AC-Messungen

• µA-Strommessung – Auch kleinste Ströme ab 0,1 µA messbar

• Tiefpassfilter 1 kHz – Exakte Messungen bei Frequenzumrichtern

• Messkategorie: CAT IV 600V / CAT III 1000V

Automatische Messgröße-Erkennung – Nie wieder Fehleinstellung:

Das Alleinstellungsmerkmal des testo 760-2: Das Gerät erkennt automatisch, welche Messgröße Sie messen möchten – einfach durch die Position der Messleitungen in den Buchsen:

So funktioniert's:

1. Schwarze Messleitung in COM-Buchse stecken

2. Rote Messleitung in gewünschte Messbuchse stecken

3. Gerät erkennt automatisch die Messgröße und den Bereich

4. Passende Funktionstasten leuchten auf

5. Messleitungen an Prüfobjekt anschließen – fertig!

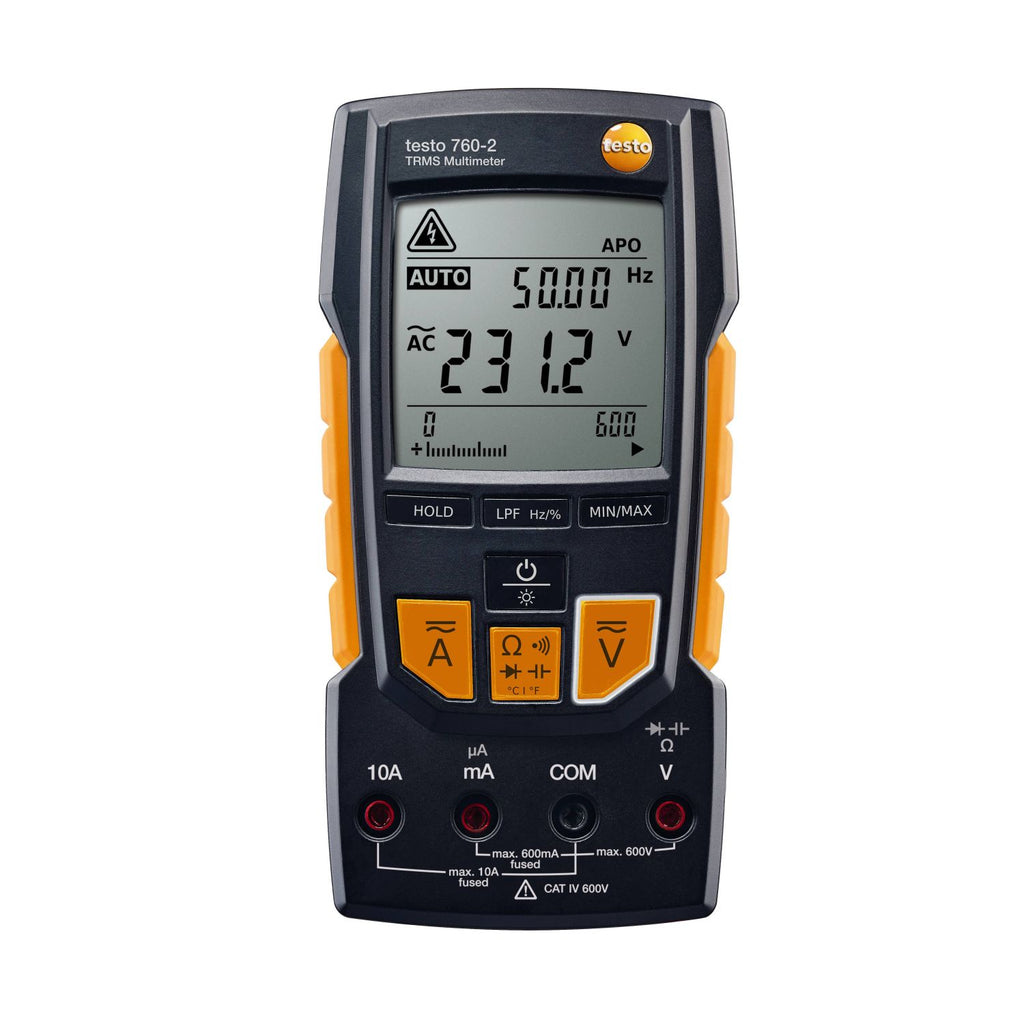

Buchsenbelegung:

• COM: Gemeinsame Masse (schwarz) für alle Messungen

• V/Ω/Diode/Kapazität: Spannung, Widerstand, Durchgang, Kapazität, Frequenz, Temperatur

• 10A: Strommessung bis 10 A AC/DC

• mA/A: Strommessung 0,1 µA bis 600 mA (bei testo 760-2)

Vorteile der automatischen Erkennung:
✅ Keine gefährlichen Fehleinstellungen mehr möglich
✅ Kein versehentliches Messen von Strom im Spannungsmodus
✅ Schutz vor Geräteschäden durch falsche Einstellung
✅ Schnelleres Arbeiten – keine Zeit für manuelle Einstellung
✅ Auch für Einsteiger intuitiv bedienbar
✅ Erhöhte Arbeitssicherheit bei gefährlichen Spannungen

Funktionstasten statt Drehrad – Modern und sicher:

Die Bedienung erfolgt über beleuchtete Funktionstasten – kein mechanischer Drehschalter, der kaputt gehen oder falsch stehen kann:

Vorteile:

• Einhandbedienung – eine Hand bleibt frei

• Beleuchtete Tasten zeigen aktive Funktionen

• Robuster – keine beweglichen Drehmechanismen

• Schneller Zugriff auf alle Funktionen

• Übersichtlich – alle Funktionen auf einen Blick

• Komfortabel – auch mit Handschuhen bedienbar

True RMS (TRMS) – Echteffektivwertmessung:

Die TRMS-Technologie ist essentiell für präzise Messungen an moderner Elektronik:

Was ist TRMS?

• Echte Effektivwertmessung bei nicht-sinusförmigen Signalen

• Wichtig für verzerrte Kurvenformen (z.B. durch Schaltnetzteile)

• Präzise Werte bei Frequenzumrichtern und LED-Technik

• Unverzichtbar bei PWM-gesteuerten Motoren

Anwendungen für TRMS:

• Frequenzumrichter-gesteuerte Motoren und Pumpen

• LED-Beleuchtung und LED-Treiber

• Schaltnetzteile (z.B. PC-Netzteile)

• Dimmer und elektronische Vorschaltgeräte

• Solarwechselrichter

• USV-Anlagen

Ohne TRMS würden Sie bei diesen Anwendungen falsche Messwerte erhalten!

Tiefpassfilter (LPF) – Für Frequenzumrichter:

Der integrierte Tiefpassfilter (1 kHz) unterdrückt hochfrequente Störsignale:

Wann LPF verwenden?

• Bei Frequenzumrichtern (FU)

• Bei PWM-gesteuerten Systemen

• Bei getakteten Lasten

• Wenn Messwerte instabil oder zu hoch erscheinen

Anwendungsbeispiel:
Motor mit Frequenzumrichter zeigt ohne LPF 245 V, mit LPF 230 V – der korrekte Wert!

µA-Strommessung – Für kleinste Ströme:

Das testo 760-2 misst Ströme ab 0,1 µA (Mikroampere) – ideal für:

• Steuerströme in elektronischen Schaltungen

• Ruhestrom-Messungen in Fahrzeugen (Kriechstrom)

• Batterie-Entladung überwachen

• Leckströme aufspüren

• Elektronische Schaltungen prüfen

• Sensorik und Messtechnik

Messbereiche Strom:

• 0,1 µA bis 6000 µA (6 mA)

• 0,01 mA bis 600 mA

• 0,001 A bis 6 A

• 0,01 A bis 10 A

Umfangreiche Messfunktionen:

Spannungsmessung (AC/DC):

• Messbereich: 0,1 mV bis 600 V

• Auflösung: Bis 0,1 mV

• Genauigkeit DC: ±0,8 % vom Messwert +3 Digits

• Genauigkeit AC (TRMS): ±1,0 % vom Messwert +3 Digits

• Frequenzbereich: 40 Hz bis 1 kHz

• Automatische AC/DC-Erkennung

• Spannungswarnung ab 50 V AC / 120 V DC

Strommessung (AC/DC):

• Messbereich: 0,1 µA bis 10 A

• Auflösung: Bis 0,1 µA

• Genauigkeit: ±1,5 % vom Messwert +5 Digits

• Überlastschutz: Sicherungen 630 mA / 10 A

• Messzeit: Max. 1 Minute bei 10 A

• Automatische Bereichswahl

Widerstandsmessung:

• Messbereich: 0,01 Ω bis 60 MΩ

• Auflösung: Bis 0,01 Ω

• Genauigkeit: ±1,5 % vom Messwert +3 Digits

• Durchgangsprüfung: Akustischer Signalgeber bei <30 Ω

• Diodentest: Bis 2,5 V

Kapazitätsmessung:

• Messbereich: 0,001 nF bis 6000 µF

• Auflösung: Bis 0,001 nF (1 pF)

• Genauigkeit: ±1,5 % bis ±10 % (bereichsabhängig)

• Automatische Entladungserkennung

Frequenzmessung:

• Messbereich: 0,01 Hz bis 60 MHz

• Auflösung: Bis 0,01 Hz

• Genauigkeit: ±0,1 % +1 Digit

• Frequenzmessung während Spannungs-/Strommessung

Einschaltdauer (Duty Cycle):

• Messbereich: 5 % bis 95 %

• Frequenzbereich: 20 Hz bis 10 kHz

• Auflösung: 0,1 %

• Genauigkeit: ±3 % +1 Digit (20 Hz-1 kHz), ±5 % +1 Digit (1-10 kHz)

Temperaturmessung (optional):

• Messbereich: -20 bis +500 °C (mit Thermoelementadapter Typ K)

• Auflösung: 0,1 °C / 0,1 °F

• Genauigkeit: ±1 °C (-20 bis 0 °C), ±2 °C (0 bis +500 °C)

• Thermoelementadapter Typ K im Lieferumfang enthalten

Weitere praktische Funktionen:

Min-/Max-/AVG-Funktion:

• Erfasst automatisch Minimal-, Maximal- und Durchschnittswerte

• Ideal für schwankende Messwerte

• In allen Messmodi verfügbar (außer Kapazität und Frequenz bei 760-1)

Hold-Funktion:

• Einfrieren des aktuellen Messwerts

• Für komfortables Ablesen

• In allen Messmodi verfügbar

Hintergrundbeleuchtung:

• Große, beleuchtete LCD-Anzeige

• 6000 Counts Auflösung (bei testo 760-2)

• Analoges Balkendiagramm (nur 760-2)

• Automatische Abschaltung nach 1 Minute

Automatische Abschaltung (APO):

• Schaltet Gerät nach 15 Min. Inaktivität aus

• Spart Batterien

• Deaktivierbar für Dauerüberwachung

Sicherheit nach höchsten Standards:

Messkategorie CAT IV 600 V:

• CAT IV: Energieversorgungsebene (Hausanschluss, Zählerschrank)

• CAT III: Installationsebene (Verteiler, Steckdosen)

• Höchste Sicherheitsstufe für 600 V Nennspannung

Sicherheitsfeatures:

• Überlastschutz auf allen Bereichen durch Keramiksicherungen

• Eingangsbuchsen mit Sicherheitsverschluss

• Akustische Warnung bei falscher Buchsenwahl (verhindert Fehler)

• Doppelte Isolierung nach Klasse II (IEC 536 / DIN EN 61140)

• VDE-geprüft nach EN 61010-2-033

• CAT IV 600V / CAT III 1000V zertifiziert

• Verschmutzungsgrad 2

Robustes Profi-Design:

Gehäuse & Schutz:

• Schutzart IP64 (mit optionalen Silikonkappen)

• Staub- und spritzwassergeschützt

• Robustes Kunststoffgehäuse

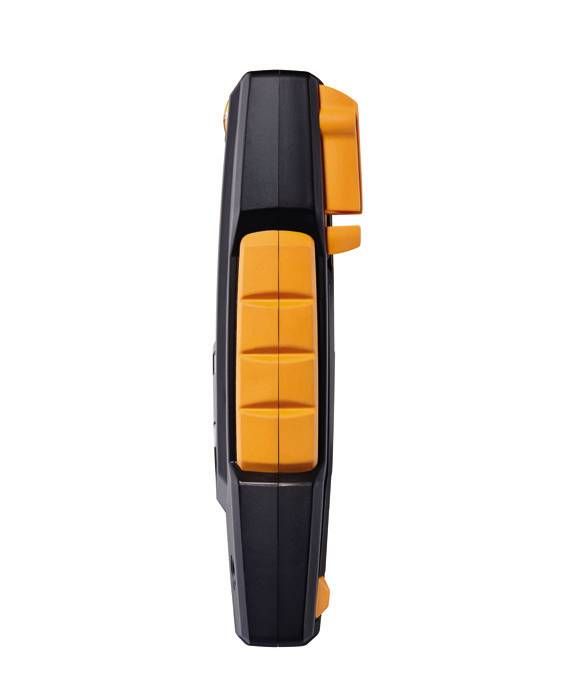

• Rutschfeste Griffflächen

• Integrierter ausklappbarer Aufsteller

Display:

• Großes LCD-Display

• 6000 Counts Auflösung

• Hintergrundbeleuchtung

• Analoges Balkendiagramm für schnelle Trendanzeige

• Alle Symbole und Einheiten gut lesbar

Praktische Ausstattung:

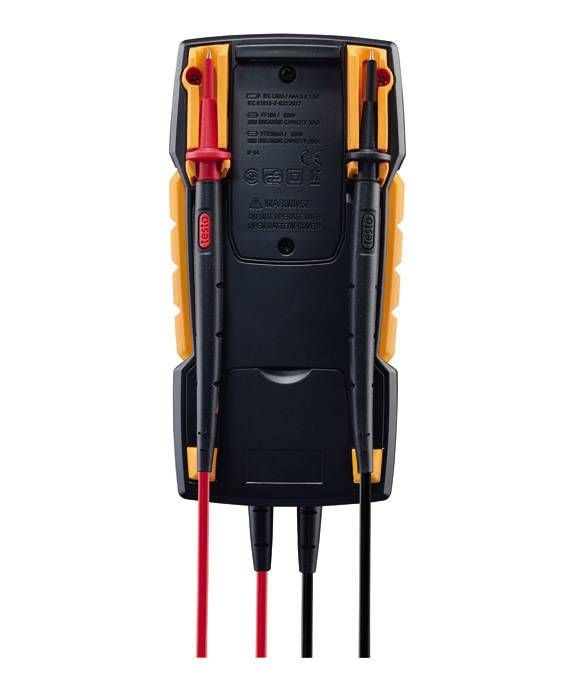

Auf der Rückseite:

• Batteriefach: Werkzeuglos öffenbar

• Halterung für Prüfspitzen – immer griffbereit

• Ausklappbarer Aufsteller für schräge Aufstellung

• Sicherungshalter leicht zugänglich

Zubehör-Kompatibilität:

• Magnetaufhänger (optional) – zur Befestigung an Metall

• Krokodilklemmen (optional)

• Verlängerungsleitungen (optional)

• Transporttasche (optional)

• Stromzangenadapter (optional) – Art.-Nr. 0590 0003

Professionelle Anwendungsbereiche:

Elektroinstallation:

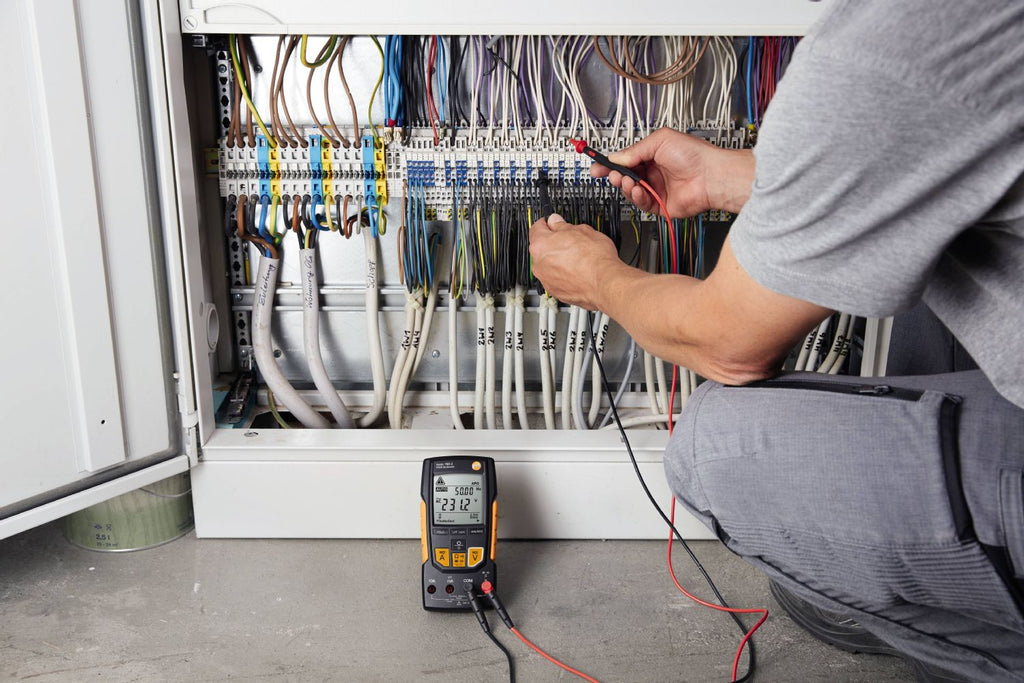

• Spannungsprüfung in Verteilern und an Steckdosen

• Durchgangsmessung bei Installationen

• Isolationsprüfung (Widerstandsmessung)

• Leitungslängen-Bestimmung

• Fehlersuche bei Auslösern

Anlagenwartung & Industrie:

• Motorströme messen

• Frequenzumrichter-Systeme prüfen

• Schaltschrank-Prüfung

• Lastverteilung kontrollieren

• Kontaktwiderstände messen

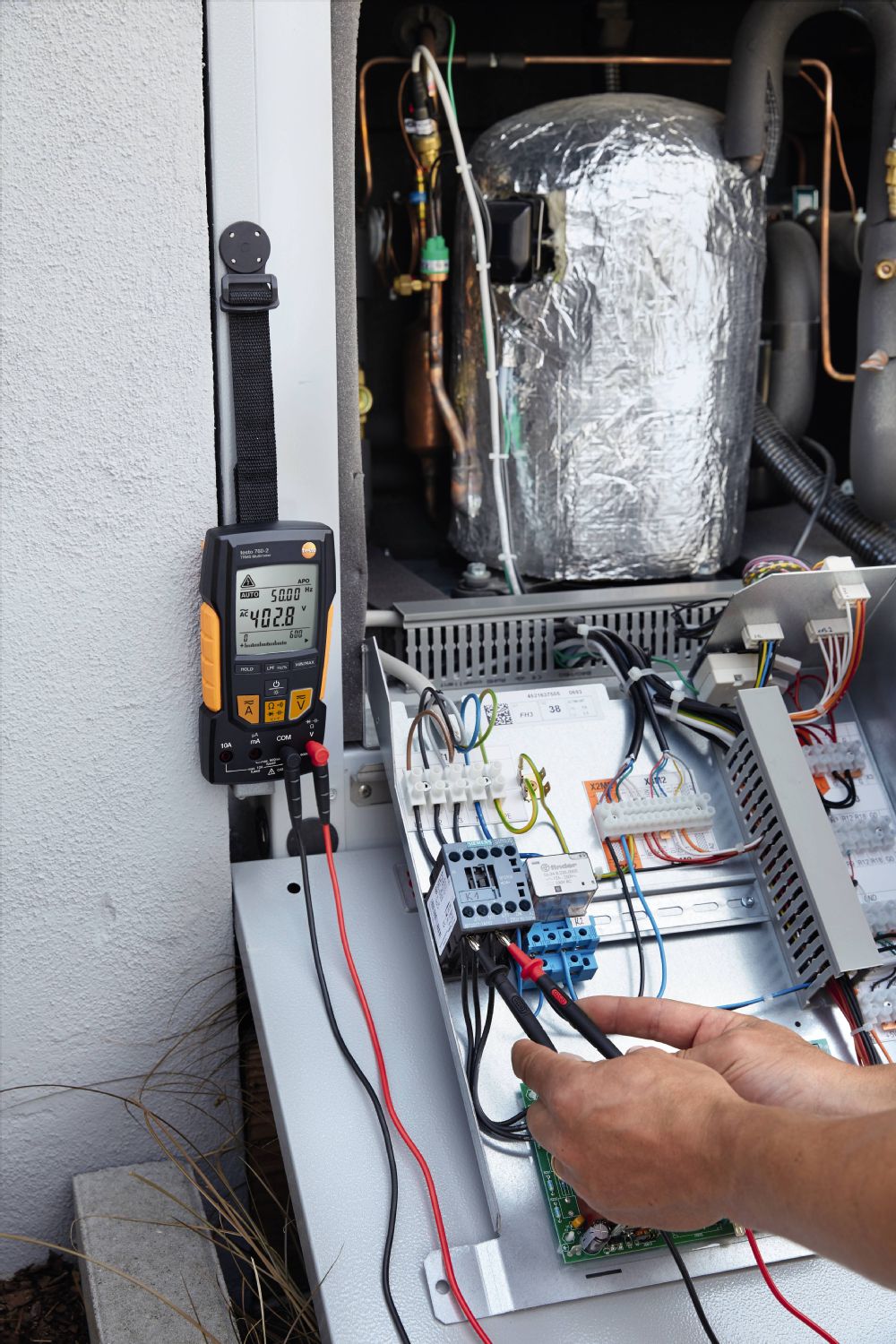

Gebäudetechnik & Facility Management:

• Beleuchtungsanlagen prüfen (LED-Treiber)

• Schaltnetzteile testen

• Notstromsysteme / USV

• Solaranlagen (Wechselrichter)

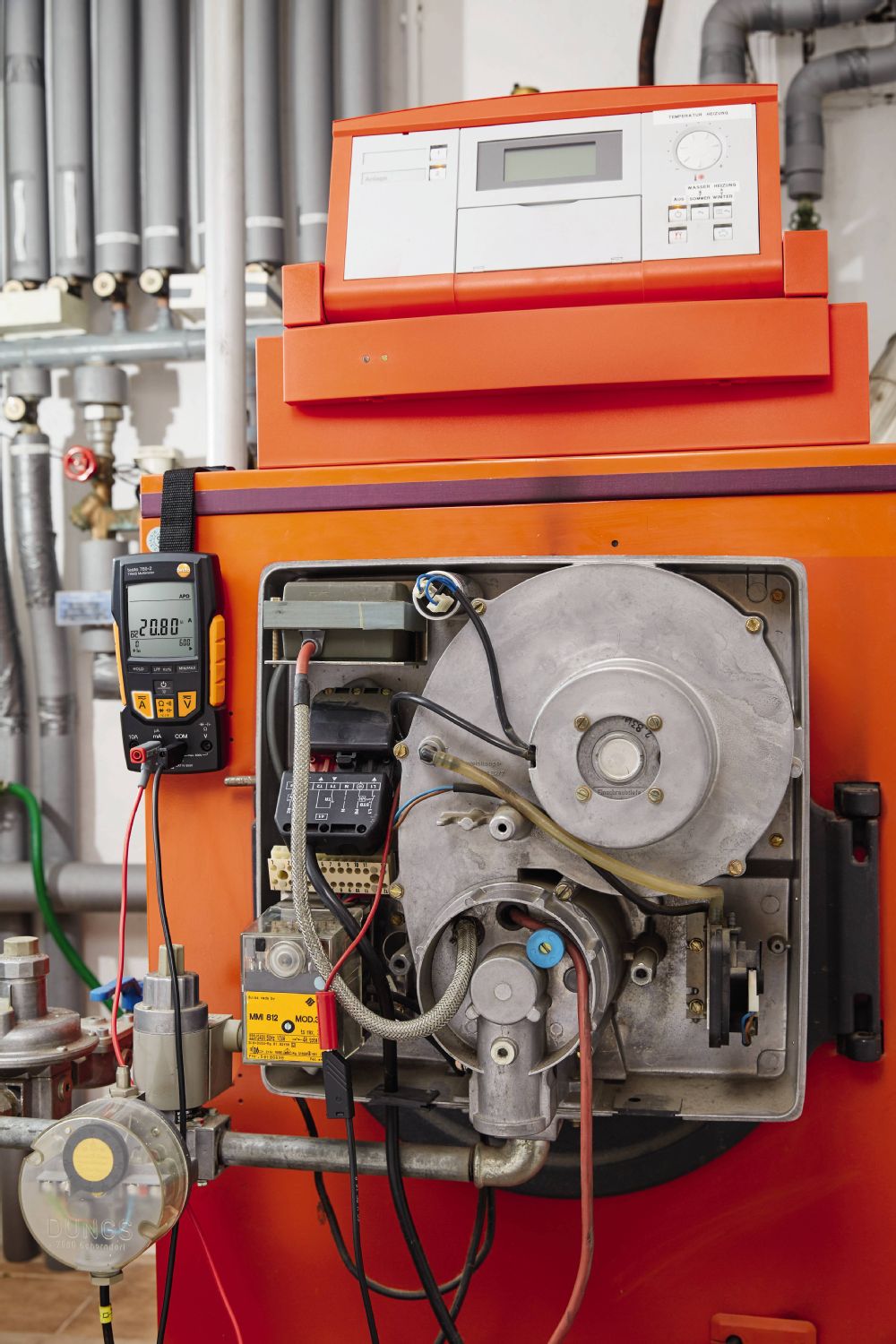

• Heizungssteuerungen

Service & Reparatur:

• Fehlersuche an elektrischen Geräten

• Motorwicklungen prüfen

• Kondensatoren testen

• Platinen und elektronische Bauteile

• Sensorik und Steuerungen

Automotive:

• Ruhestrom-Messung (Kriechstrom)

• Batterie und Ladesystem

• Zündanlagen und Sensoren

• Bordnetz-Diagnose

• CAN-Bus Spannungen

Technische Daten im Detail:

Allgemeine Daten:

• Betriebstemperatur: -10 bis +50 °C

• Lagerungstemperatur: -15 bis +60 °C

• Feuchtigkeit: 0-80 % rF

• Einsatzhöhe: Bis 2000 m

• Messkategorie: CAT IV 600V / CAT III 1000V (bei 760-2)

• Verschmutzungsgrad: 2

• Schutzart: IP64 (mit Silikonkappen)

• Stromversorgung: 3 x 1,5V AAA (IEC LR03)

• Batteriezustandsanzeige: Batteriesymbol ab 3,9 V

Display:

• Typ: LC-Display

• Anzeigeumfang: 6000 Digits (testo 760-2)

• Polaritätsanzeige: Automatisch

• Hintergrundbeleuchtung: Ja, zuschaltbar

• Balkendiagramm: Ja (nur 760-2/760-3)

Überlastschutz:

• Sicherung 10A: F 10A/600V, Keramik, 6,3x32 mm, min. 30kA

• Sicherung 630mA: F 630mA/600V, Keramik, 6,3x32 mm, min. 30kA

Abmessungen & Gewicht:

• Abmessungen (H x B x T): 167 x 85 x 45 mm

• Gewicht: 340 g (inkl. Batterien)

Normen & Zulassungen:

• EMV: 2014/30/EU, EN 61326-1

• Niederspannungsrichtlinie: 2014/35/EU, EN 61010-2-033

• Isolierung: Klasse II (IEC 536 / DIN EN 61140)

• CSA-zertifiziert (USA/Kanada)

• CE-konform

Vollständiger Lieferumfang:

• testo 760-2 TRMS Digital-Multimeter

• 1 Satz Messleitungen (0590 0010) – 4mm Standard, abgewinkelt

• 1 x Thermoelementadapter Typ K (0590 0002)

• Batterien (3 x AAA)

• Bedienungsanleitung (mehrsprachig)

Optionales Zubehör (separat erhältlich):

Ersatz & Verbrauchsmaterial:

• 5er-Set Ersatzsicherungen 10A/600V – Art.-Nr. 0590 0005

• 5er-Set Ersatzsicherungen 630mA/600V – Art.-Nr. 0590 0007

• Batterien AAA

Messleitungen & Klemmen:

• Magnetaufhänger – Art.-Nr. 0590 0001

• Satz Sicherheits-Krokodilklemmen (4mm) – Art.-Nr. 0590 0008

• Satz Messleitungsverlängerungen – Art.-Nr. 0590 0013/0590 0014

• Transporttasche testo 760 – Art.-Nr. 0590 0016

Adapter & Erweiterungen:

• Stromzangenadapter – Art.-Nr. 0590 0003

• Weiterer Thermoelementadapter Typ K – Art.-Nr. 0590 0002

Kalibrierung:

• ISO-Kalibrier-Zertifikat Multimeter – Art.-Nr. 0520 0760

• DAkkS-Kalibrier-Zertifikat Multimeter – Art.-Nr. 0520 0761

Das intelligente Multimeter für den Profi-Einsatz

Das testo 760-2 ist die perfekte Wahl für alle, die ein zuverlässiges, sicheres und einfach zu bedienendes Multimeter suchen. Die automatische Messgröße-Erkennung macht Fehlbedienungen praktisch unmöglich und erhöht die Arbeitssicherheit erheblich – besonders wichtig bei gefährlichen Spannungen.

Die Echteffektivwertmessung (TRMS) und der Tiefpassfilter sorgen für präzise Messungen auch bei moderner Elektronik mit Frequenzumrichtern, LED-Technik und Schaltnetzteilen. Die µA-Strommessung ab 0,1 µA macht das Gerät auch für anspruchsvolle Elektronik- und Automotive-Anwendungen interessant.

Dank CAT IV 600V Zertifizierung, robustem Gehäuse und durchdachter Bedienung ist das testo 760-2 der zuverlässige Partner für Elektriker, Servicetechniker und Anlagenbetreiber.
